Sonntag, 4. Juni 2017

Projektvorstellung: Gartentore mit Torbögen - Teil 15

Die Rahmen der Tore sind ja soweit fertig.

Es fehlt nur noch das Fasen der Innenkanten. Die Höhe der Fase entspricht denen an den Torbögen.












Danach konnte ich die Tore das erste Mal probehalber zusammen stecken.

An manchen Zapfen musste ich noch etwas mit dem Simshobel nacharbeiten.












Da reichten aber zwei drei Hobelstriche und der Zapfen passte.
So "trocken" bin ich mit den Ergebnissen sehr zufrieden.

Die Verbindungen passen alle sauber und dicht zusammen ...













... und sind soweit rechtwinklig.













Zusammen gesteckt sieht es auch wie ein Tor aus.












Als nächstes ging es an die Pseudozaun-Füllungen.

Auch wenn ich das Innenmaß theoretisch auf meinen Plänen ablesen könnte, wirklich relevant ist aber das echte Istmaß.











Da ich schon einiges mit meinem Leico Disto X310 gemessen habe und weiß, dass seine Ungenauigkeit unter 1mm liegt, nehme ich ihn mittlerweile auch gerne für solche Innenmessungen.
Das geht zwar auch mit meinem Talmeter, aber bei größeren Distanzen biegt man es doch gerne, wenn man nicht aufpasst, etwas durch und dann stimmt das Ergebnis nicht genau. Da ist Knopf drücken schon deutlich einfacher.

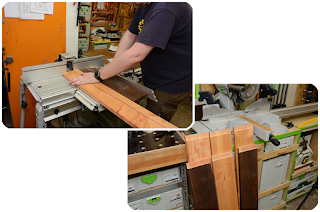

Da ich die Längen für die Terrassendielen nun wusste, konnte ich diese auf der Kapex ablängen. Der Kappanschlag sorgt für Wiederholgenauigkeit.










Da die Bretter etwas "vorspringend" in dem Falz montiert werden sollen, bedarf es auch an diesen eines kleinen Falzes.

Auch diese habe ich auf dem CMS-OF gefräst. (Das braune ist das Opferrrestholz)












Damit die Bretter etwas gefälliger aussehen, sollten sie an den Schmalseiten auch noch ne kleine Fase bekommen.
Wegen dem Falz ging das nicht mit einem Fasefräser.

Ich habe dann zur Kapex gegriffen und mittels Schnitttiefenbegrenzung die Fase angesägt.











So schaut das Ergebnis aus.













Auch wenn eine Zapfenverbindung (und ich werde sie ja noch verdübeln) enorm stabil ist, wollte ich trotzdem auf Nummer Sicherer gehen und noch eine Diagonale einsetzen, welche das Gewicht des Tores direkt auf ein Ladenband überträgt.
(Kleiner Hinweis am Rande: Bei Toren aus Holz wird diese Strebe auf Druck montiert, bei Metallkonstruktionen auf Zug.)

Dazu musste ich noch aus knobeln, wie ich diese Strebe einsetze.


Fachlich richtig, aber mit höherem Aufwand, direkt über dem Ladenband, oder einfacher und dafür eher Mitte unterem Querfries endend.










Ich habe mich dann für die bessere Variante entschieden, hieß aber auch, dass ich je Tor zwei mal einen Stirnversatz einbauen musste.

Zuerst mussten aber die beiden Diagonalstreben (mit deutlichem Übermaß) zugesägt werden.

















Noch nie gemacht, aber dank Tante Google, kommt man(n) ja recht schnell zu den nötigen Informationen.










Zuerst galt es die Winkelhabierende für die Stirn zu ermitteln.

Dazu habe ich die Diagonal ausgerichtet, fixiert und mittels kleiner Schmiege den Winkel abgegriffen. Diesen konnte ich dann am "Bevel Setter" von Veritas ablesen ...










... und davon den halben Winkel auf dem Multiwinkel einstellen.












Daraus lies sich dann der Stirnversatz an beiden Enden zeichnerisch "basteln".












Die Strebe habe ich dann wieder auf der Kapex mit Hilfe der Vorrichtung für spitze Winkel zugesägt.











Danach kam die nun mit Stirnversatz versehene Strebe wieder an die Position und ich habe den Versatz auf den Torrahmen übertragen.

Zum besseren Erkennen und als Ansetzhilfe für das Stemmeisen, habe ich de Kanten noch zusätzlich mit einem Anreissmesser angeritzt.










Das gröbste fiel der OF 1010 mit 6mm Spiralnutfräser zum Opfer. Bei solchen Arbeiten bin ich immer froh, das die Maschine so leicht ist und über eine Gleitsohle aus Hartpapier verfügt und nicht wie es langsam bei anderen Herstellern Mode wird aus billigerem Kunststoff, welcher deutlich schlechter gleitet.

Den Rest bis zum Anriss, habe ich dann noch anschließend mit einem scharfen Stemmeisen weggestochen.











Anprobe ob auch alles passt und fertig zum verleimen.
